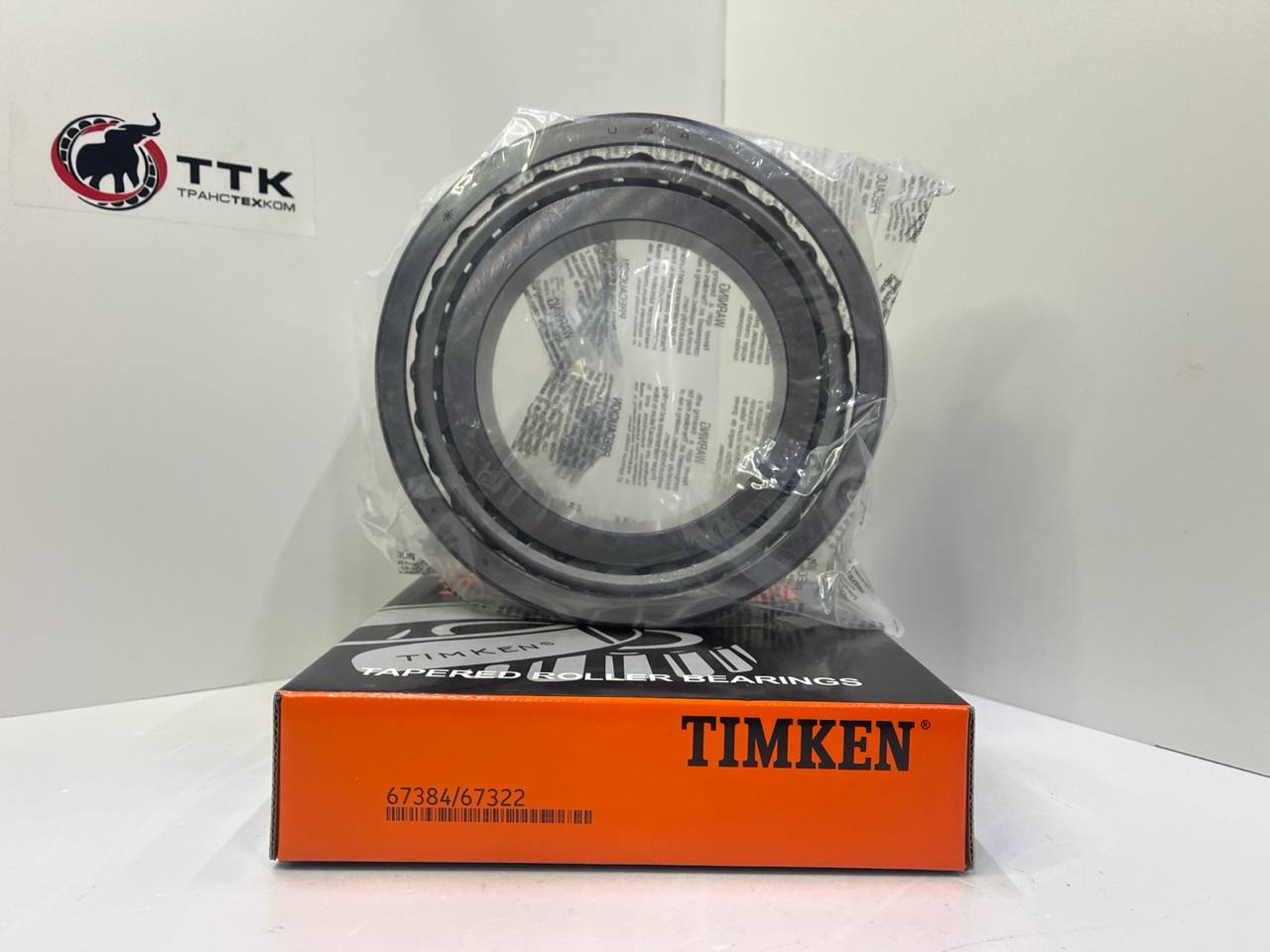

Роликовый подшипник 67384/67322 TIMKEN

Описание подшипника:

Подшипник 67384/67322 от TIMKEN — это однорядный конический роликовый подшипник в виде комплекта из двух деталей: внутреннего кольца (67384) и наружного кольца (67322), спроектированный для эксплуатации в тяжёлых условиях. Изделие выполнено по стандартам TIMKEN и соответствует требованиям ANSI/ABMA, что гарантирует высокую точность изготовления, предсказуемые эксплуатационные характеристики и взаимозаменяемость в рамках спецификаций производителя.

1. Тип подшипника: конический роликовый (однорядный, комплектный — внутреннее кольцо 67384 + наружное 67322) — предназначен для восприятия одновременно радиальных и осевых нагрузок.
2. Основные габариты: внутренний диаметр (d) — 120.65 мм, наружный диаметр (D) — 196.85 мм, ширина (B) — 40.038 мм.
3. Грузоподъёмность: динамическая — около 185 кН, статическая — около 225 кН (обеспечивает стабильную работу при значительных нагрузках и ударных воздействиях).
4. Конструктивные особенности: комплектная конструкция (отдельные кольца позволяют точно регулировать преднатяг и монтаж); оптимизированная геометрия дорожек качения и роликов (повышенная жёсткость, равномерное распределение нагрузки); высокопрочная сталь TIMKEN с термообработкой (устойчивость к износу и усталостному разрушению).
5. Эксплуатационные параметры: номинальная частота вращения — до 3000 об/мин (зависит от условий смазки и теплоотвода), предельная — до 4200 об/мин; рассчитан на эксплуатацию при вибрациях, ударных нагрузках, перепадах температур и в условиях загрязнённой смазки.

Принцип работы:

1. Коническая геометрия роликов и дорожек: конические ролики и дорожки качения образуют линейный контакт под расчётным углом, что позволяет эффективно распределять комбинированные нагрузки и минимизировать локальные напряжения.
2. Восприятие радиальных и осевых нагрузок: угол контакта обеспечивает одновременное восприятие радиальных сил (перпендикулярных оси вала) и осевых (вдоль оси) — это ключевое преимущество для ступиц, редукторов и тяжёлых приводов.
3. Работа комплекта колец: отдельное исполнение внутреннего (67384) и наружного (67322) колец позволяет точно регулировать осевой зазор и преднатяг при монтаже, повышая жёсткость узла и снижая вибрации.
4. Распределение нагрузки: оптимизированная геометрия роликов и дорожек обеспечивает равномерное распределение усилий между всеми роликами, снижая пиковые напряжения и увеличивая срок службы.
5. Компенсация перекосов и деформаций: конструкция допускает небольшие перекосы и упругие деформации вала без существенного роста напряжений — это повышает надёжность в реальных условиях эксплуатации (при монтажных неточностях, тепловых деформациях и вибрациях).
6. Устойчивость к ударным нагрузкам: высокопрочная сталь и термообработка роликов и колец обеспечивают стабильную работу даже при резких изменениях нагрузки и кратковременных перегрузках.

Преимущества подшипника:

1. Высокая грузоподъёмность: коническая конструкция с линейным контактом роликов обеспечивает существенно большую несущую способность по сравнению с шариковыми подшипниками аналогичного размера.
2. Эффективное восприятие комбинированных нагрузок: способность одновременно выдерживать значительные радиальные и осевые усилия расширяет область применения по сравнению с цилиндрическими и шариковыми подшипниками.
3. Точная регулировка преднатяга: комплектная поставка (67384/67322) позволяет гибко настраивать осевой зазор и натяг, повышая жёсткость и точность узла.
4. Стабильность в тяжёлых условиях: подшипник рассчитан на работу при перепадах температур, вибрациях, ударных нагрузках и загрязнённой смазке — это критично для тяжёлой техники, горнодобывающего и металлургического оборудования.
5. Долговечность и надёжность: применение высококачественной стали TIMKEN, прецизионная обработка дорожек качения и термообработка снижают износ и увеличивают ресурс даже в тяжёлых условиях.
6. Взаимозаменяемость и удобство обслуживания: соответствие стандартам ANSI/ABMA упрощает подбор аналогов, монтаж и замену в ходе ремонта, снижая время простоя оборудования.

Область применения:

1. Ступичные узлы тяжёлой техники и коммерческого транспорта: опоры ступиц грузовых автомобилей, автобусов, карьерной техники, где требуется высокая жёсткость, грузоподъёмность и способность выдерживать ударные нагрузки.
2. Редукторы и коробки передач тяжёлого исполнения: опоры валов и шестерён, где критична устойчивость к комбинированным и переменным нагрузкам, а также стабильность характеристик на протяжении длительного срока службы.
3. Промышленные электродвигатели и насосы большой мощности: опоры роторов и валов, где важны высокая радиальная грузоподъёмность, способность выдерживать осевые усилия и стабильная работа при длительных нагрузках.
4. Горнодобывающее и металлургическое оборудование: узлы дробилок, грохотов, прокатных станов, где характерны ударные нагрузки, вибрации, перекосы и значительные перепады температур.
5. Тяжёлые приводы и трансмиссии: опоры валов, где требуются повышенная прочность, долговечность, стабильность характеристик и способность работать в условиях комбинированных динамических нагрузок.
