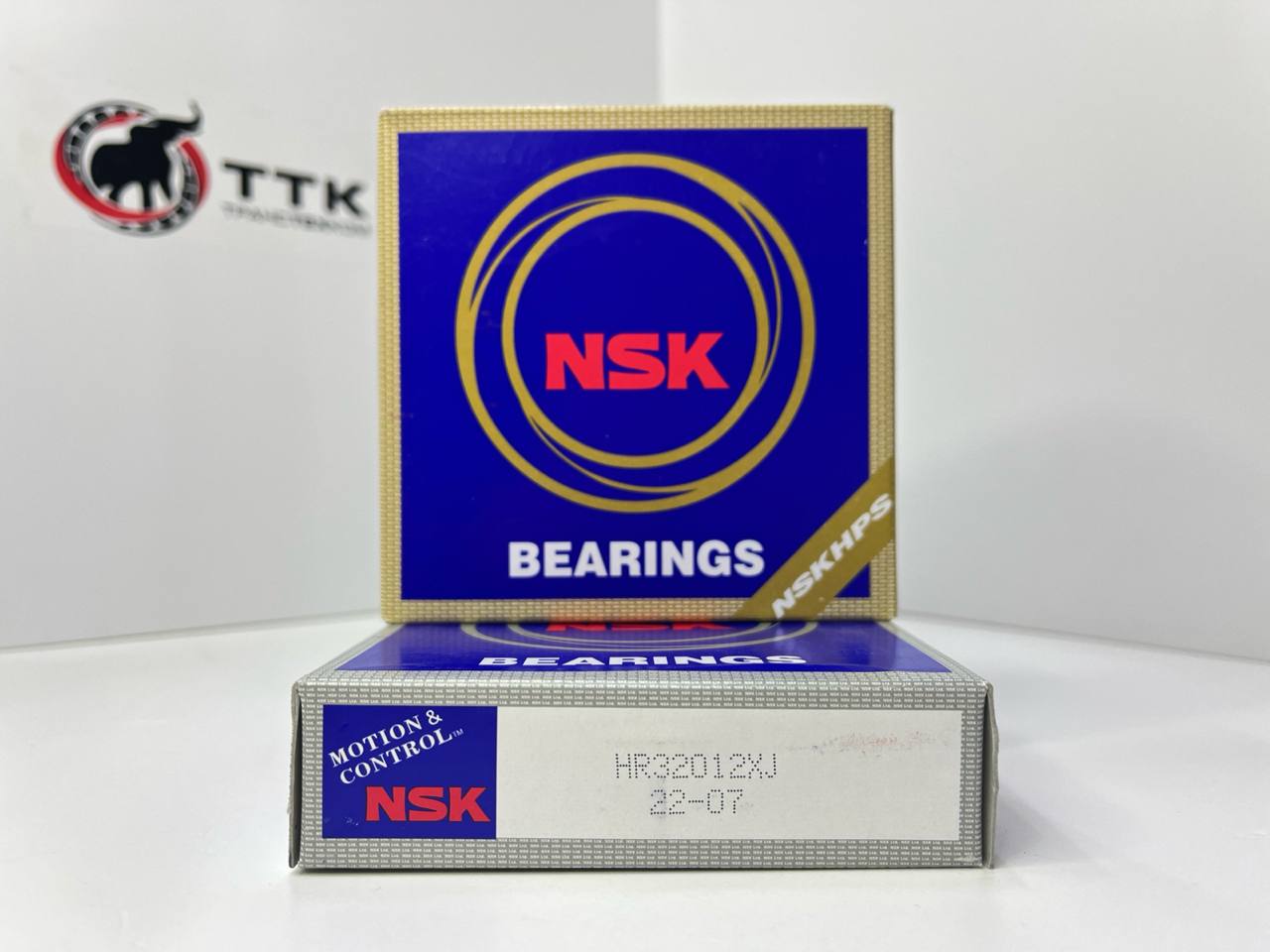

Роликовый подшипник HR 32012 XJ NSK

Описание подшипника:

Подшипник HR 32012 XJ производства NSK — это конический роликовый подшипник однорядной конструкции премиум‑класса, предназначенный для работы в условиях высоких комбинированных нагрузок (радиальных и осевых в одном направлении). Модель относится к серии HR (High Rating) с повышенной грузоподъёмностью. Маркировка «XJ» указывает на наличие штампованного стального сепаратора и оптимизированную внутреннюю геометрию для улучшения эксплуатационных характеристик.

Конструкция подшипника обеспечивает эффективное распределение нагрузок между коническими роликами и дорожками качения. Оптимизированная геометрия снижает трение и износ, а штампованный стальной сепаратор повышает жёсткость узла и устойчивость к ударным нагрузкам.

• Тип: конический роликовый подшипник, однорядный.
• Серия: HR (повышенная грузоподъёмность).
• Внутренний диаметр (d): 60 мм.
• Наружный диаметр (D): 95 мм.
• Ширина (T): 23 мм.
• Вес: 0,62 кг.
• Статическая грузоподъёмность: 100 000 Н.
• Динамическая грузоподъёмность: 98 000 Н.
• Номинальная частота вращения: 5 600 об/мин.
• Угол контакта: 20–30∘ (оптимизирован для комбинированных нагрузок).
• Материал колец и роликов: хромистая сталь.
• Материал сепаратора: сталь, штампованный (XJ).
• Диапазон рабочих температур: от −30 ∘C до +120 ∘C.
• Особенности:
  • серия HR — повышенная грузоподъёмность;
  • маркировка XJ — штампованный стальной сепаратор и оптимизированная внутренняя геометрия;
  • возможность восприятия высоких радиальных и осевых нагрузок в одном направлении;
  • высокая точность изготовления;
  • устойчивость к ударным и динамическим нагрузкам;
  • предварительная регулировка зазора;
  • улучшенное распределение нагрузки за счёт оптимизированной геометрии.

Принцип работы:

1. Воспринимает комбинированные нагрузки (радиальные и осевые в одном направлении) за счёт конической формы роликов и дорожек качения, равномерно распределяющих усилие по всей контактной поверхности.
2. Угол контакта обеспечивает передачу осевых усилий в заданном направлении, фиксируя вал в осевом положении и предотвращая его смещение.
3. Конические ролики перекатываются по дорожкам колец, минимизируя трение и износ при высоких нагрузках и скоростях.
4. Штампованный стальной сепаратор (XJ) удерживает ролики на равных расстояниях, предотвращая их смещение, заклинивание и неравномерный износ.
5. Оптимизированная внутренняя геометрия (маркировка XJ) снижает пиковые нагрузки на кромки роликов, уменьшает тепловыделение и увеличивает ресурс подшипника, особенно в условиях динамических воздействий и вибраций.

Преимущества подшипника:

1. Повышенная грузоподъёмность (серия HR) — способен выдерживать значительные радиальные и осевые нагрузки благодаря оптимизированной конструкции и прочной стали.
2. Увеличенный ресурс — прецизионная обработка и качественные материалы снижают износ, продлевая срок службы в тяжёлых режимах работы.
3. Устойчивость к ударным нагрузкам — штампованный стальной сепаратор и усиленная конструкция обеспечивают надёжность при вибрациях и резких изменениях нагрузки.
4. Точность вращения — улучшенная геометрия и предварительная регулировка зазора гарантируют стабильную работу без люфтов и вибраций, повышая общую эффективность узла.
5. Широкий температурный диапазон — сохраняет работоспособность от −30 ∘C до +120 ∘C, подходит для разных климатических условий и режимов эксплуатации.

Область применения:

1. Автомобильная промышленность: ступицы грузовых автомобилей, опоры мостов, элементы трансмиссии, редукторы средней мощности.
2. Сельскохозяйственная техника: оси и ступицы тракторов, комбайнов, сеялок, пресс‑подборщиков, валы навесного оборудования.
3. Строительная и дорожная техника: ступицы погрузчиков, экскаваторов, самоходных кранов, асфальтоукладчиков, катков, бульдозеров.
4. Промышленное оборудование: редукторы и коробки передач средней мощности, конвейеры, станки с радиально‑осевыми нагрузками, насосы, вентиляторы, компрессоры.
5. Тяжёлое машиностроение: прокатные станы малой мощности, прессы, кузнечно‑прессовое оборудование, дробилки, мельницы, оборудование горнодобывающей промышленности.
