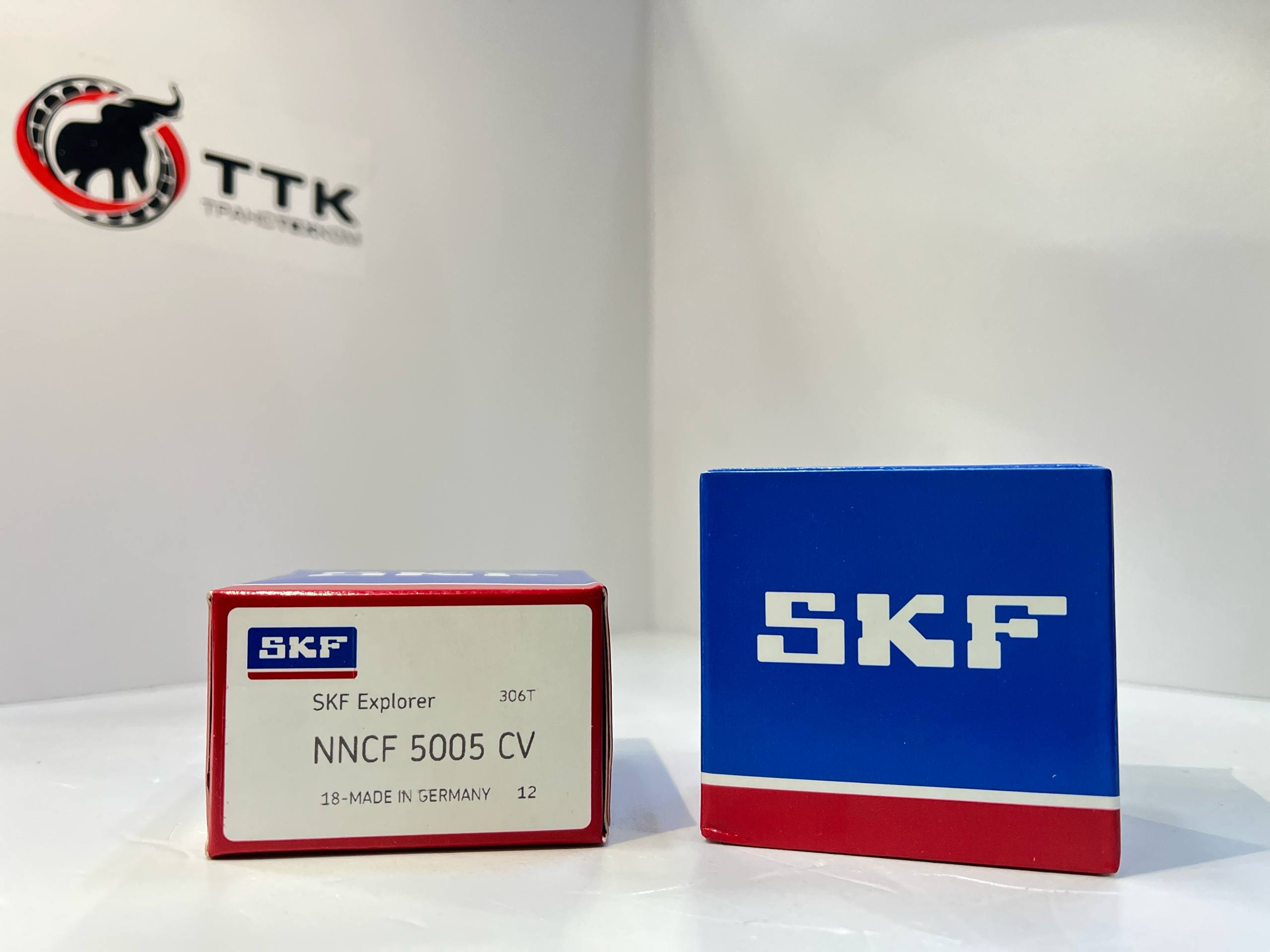

Роликовый подшипник NNCF 5005 CV SKF

Описание подшипника:

Подшипник NNCF 5005 CV от SKF — это двухрядный цилиндрический роликовый подшипник специальной конструкции, спроектированный для нагруженных узлов, где критичны несущая способность, низкий уровень вибраций, повышенная точность вращения, способность выдерживать тяжёлые динамические режимы и длительный ресурс при минимальных требованиях к внеплановому обслуживанию. Обозначение NNCF указывает на конструктивную серию двухрядных цилиндрических роликоподшипников с жёсткой осевой фиксацией в одном направлении: такая схема позволяет компенсировать тепловые расширения вала в противоположную сторону, исключая заклинивание при температурных перепадах. Индекс 5005 — типоразмер серии с увеличенным поперечным сечением и повышенной радиальной грузоподъёмностью. Суффикс CV означает бессепараторную конструкцию (cage‑less design) с модифицированным профилем роликов и оптимизированной внутренней геометрией — это повышает количество тел качения, увеличивает грузоподъёмность, снижает контактные напряжения и повышает устойчивость к ударным нагрузкам.

• Модель: NNCF 5005 CV SKF.

• Производитель: SKF.

• Тип: двухрядный цилиндрический роликовый подшипник с жёсткой осевой фиксацией в одном направлении и бессепараторной конструкцией.

• Внутренний диаметр (d): 25 мм.

• Наружный диаметр (D): 47 мм.

• Ширина (B): 30 мм.

• Масса: ~0,24 кг.

• Динамическая грузоподъёмность: ~60 кН (ориентировочно).

• Статическая грузоподъёмность: ~70 кН (ориентировочно).

• Предельная частота вращения: ~8000 об/мин (при использовании рекомендованной смазки, корректной посадке и учёте бессепараторной конструкции).

• Особенность: конструкция NNCF (двухрядная, с осевой фиксацией в одном направлении) + CV (бессепараторная, оптимизированная геометрия) — для максимальной радиальной грузоподъёмности, снижения вибраций, стабильной работы при ударных нагрузках и температурных перепадах.

Принцип работы:

1. Восприятие высоких радиальных нагрузок: два ряда цилиндрических роликов и прямые дорожки качения обеспечивают распределение значительных радиальных усилий по всей длине ролика, сохраняя работоспособность узла при интенсивном нагружении и минимизируя локальные пики напряжений.

2. Жёсткая осевая фиксация в одном направлении: конструкция NNCF обеспечивает надёжную фиксацию вала относительно корпуса в заданном направлении, одновременно допуская осевое перемещение в противоположную сторону — это компенсирует тепловые расширения и предотвращает заклинивание.

3. Оптимизированное распределение нагрузки: бессепараторная конструкция CV и модифицированный профиль роликов позволяют увеличить количество тел качения и равномерно распределить контактные напряжения, снижая износ и увеличивая ресурс подшипника.

4. Стабильность при вибрациях и ударных нагрузках: увеличенная несущая способность и прочные материалы минимизируют риск ускоренного износа, усталостного разрушения и выкрашивания дорожек при динамических воздействиях.

5. Работа при температурных перепадах: возможность осевого перемещения вала в одном направлении в сочетании с жёсткой фиксацией в другом позволяет подшипнику стабильно работать при резких изменениях температуры и скорости, исключая рост осевых усилий и перегрев.

Преимущества подшипника:

1. Максимальная радиальная грузоподъёмность: двухрядная бессепараторная конструкция обеспечивает существенно более высокую несущую способность по сравнению с однорядными и сепараторными подшипниками аналогичных габаритов.

2. Надёжная осевая фиксация и компенсация тепловых расширений: схема NNCF позволяет жёстко фиксировать вал в одном направлении и одновременно компенсировать температурные изменения длины вала в противоположном — это повышает надёжность узла и снижает риск заклинивания.

3. Увеличенный ресурс и сниженные вибрации за счёт технологии CV: бессепараторное исполнение и оптимизированный профиль роликов снижают уровень вибраций и контактных напряжений, продлевая срок службы подшипника даже при интенсивных режимах эксплуатации.

4. Устойчивость к ударным нагрузкам и тяжёлым режимам: прочная конструкция, увеличенное количество роликов и качественные материалы минимизируют риск преждевременного усталостного разрушения, сколов и выкрашивания дорожек.

5. Премиальное качество SKF: соответствие международным стандартам (ISO, DIN) и строгий контроль производства гарантируют предсказуемую работу, высокую надёжность и длительный ресурс подшипника даже в сложных условиях.

Область применения:

1. Промышленные редукторы и приводные механизмы: где действуют значительные радиальные усилия, требуется жёсткая осевая фиксация вала и стабильная работа при переменных нагрузках и ударных воздействиях; конструкция NNCF компенсирует тепловые расширения, а CV повышает грузоподъёмность.

2. Шпиндельные узлы и прецизионные валы: в механизмах, где критична высокая жёсткость опоры, точность позиционирования, минимальные вибрации и способность выдерживать резкие пуски/остановки и пиковые моменты.

3. Коробки передач и дифференциалы тяжёлой техники: где преобладают высокие радиальные и ударные нагрузки, а жёсткая осевая фиксация предотвращает осевые смещения, снижая износ зубчатых зацеплений и повышая надёжность агрегата.

4. Прокатные станы и металлургическое оборудование: в узлах с экстремальными радиальными нагрузками, вибрациями и перепадами температур, где бессепараторная конструкция и осевая фиксация обеспечивают стабильную работу и минимальные простои.

5. Энергетическое и насосное оборудование: в узлах с высокими скоростями, переменными нагрузками и требованиями к надёжности; конструкция CV и схема NNCF обеспечивают стабильную работу, пониженный износ и компенсацию температурных расширений даже при длительных циклах эксплуатации.
