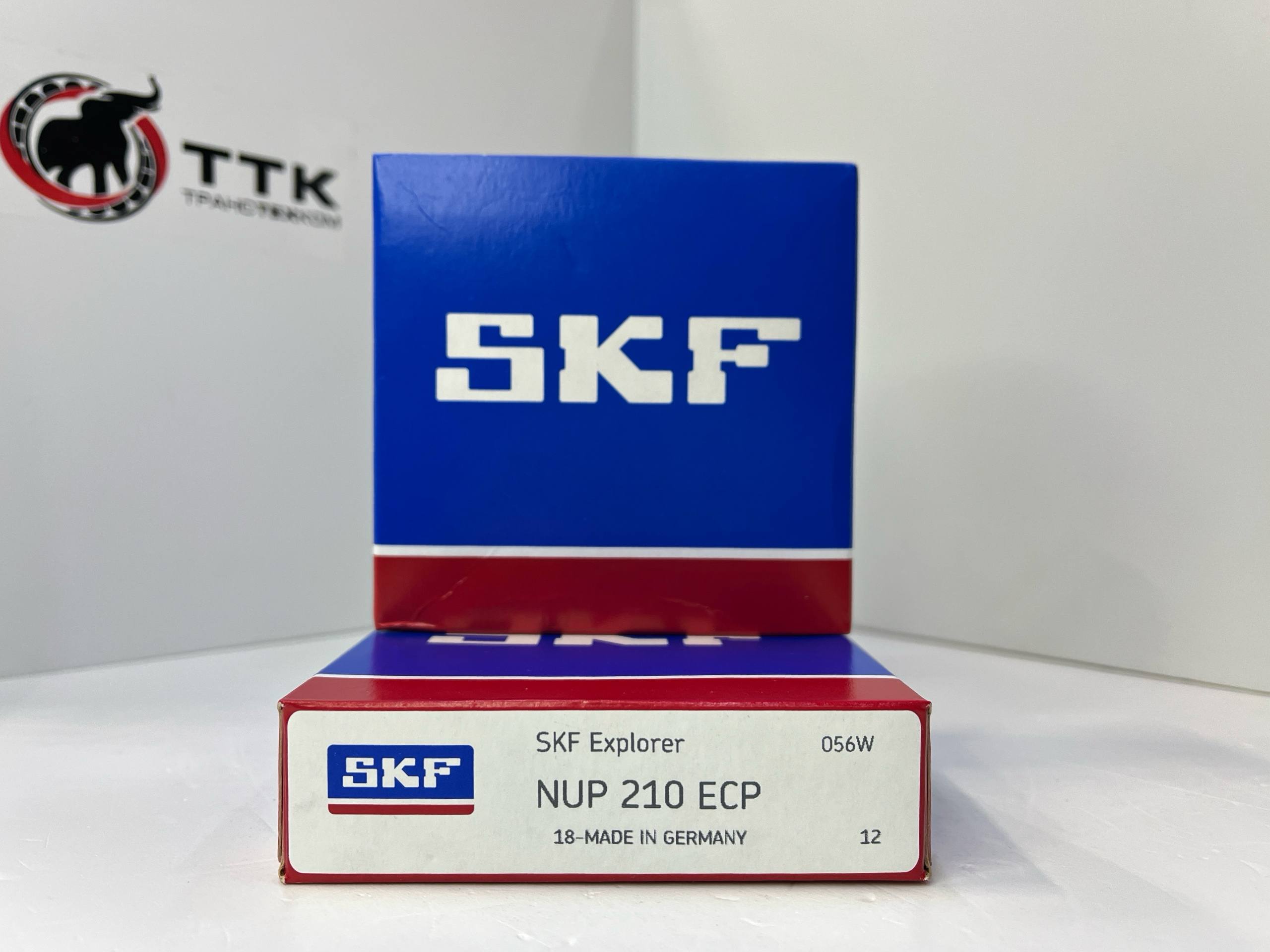

Роликовый подшипник NUP 210 ECP SKF

Описание подшипника:

Профессиональный подшипник NUP 210 ECP от SKF разработан для эксплуатации в условиях высоких радиальных нагрузок при необходимости высокой скорости вращения и точности работы. Модель воплощает передовые инженерные решения шведского концерна SKF — мирового лидера в производстве подшипниковых решений — и обеспечивает исключительную надёжность, долговечность и стабильность работы даже в сложных эксплуатационных условиях: при высоких скоростях, ударных нагрузках и вибрациях.

• Тип: однорядный цилиндрический роликовый подшипник.

• Размеры (d × D × B): 50,0×90,0×20,0 мм.

• Вес: 0,52 кг.

• Номинальная грузоподъёмность:

  • динамическая: 64,4 кН;

  • статическая: 55,0 кН.

• Максимальная скорость вращения: до 9000 об/мин (при использовании жидкой смазки).

• Класс точности: P6 (повышенная точность изготовления).

• Материал колец и роликов: высококачественная хромистая подшипниковая сталь с закалкой до HRC 60–64.

• Сепаратор: полимерный (ECP), оптимизированный для снижения трения и шума.

• Зазор: стандартный (CN).

• Рабочая температура: от −40∘C до +120∘C (кратковременно до +150∘C).

• Особенности конструкции: цилиндрические ролики, два борта на внутреннем кольце, один борт на внешнем кольце, полимерный сепаратор, возможность осевого смещения.

Принцип работы:

1. Передача радиальной нагрузки: при вращении вала радиальные силы передаются от внутреннего кольца на цилиндрические ролики.

2. Качение роликов: ролики перекатываются по параллельным дорожкам качения без проскальзывания, равномерно распределяя нагрузку по всей длине.

3. Осевая фиксация: два борта на внутреннем кольце и один борт на внешнем кольце (конструкция NUP) позволяют воспринимать осевые нагрузки в обоих направлениях.

4. Центрирование и позиционирование: полимерный сепаратор удерживает ролики на равном расстоянии друг от друга, предотвращая их соударение и неравномерное распределение нагрузки.

5. Компенсация перекосов: конструкция допускает небольшие перекосы (до 0,02 радиан) без существенного снижения ресурса, а также осевое смещение внутреннего кольца.

Преимущества подшипника:

1. Высокая радиальная грузоподъёмность — оптимален для узлов с преобладающими радиальными нагрузками.

2. Способность воспринимать осевые нагрузки в обоих направлениях — благодаря конструкции NUP с бортами на обоих кольцах.

3. Лёгкий полимерный сепаратор — снижает инерционные нагрузки, шум и трение, повышает максимальную скорость вращения.

4. Долговечность и надёжность — использование высококачественной стали и точная обработка деталей увеличивают ресурс.

5. Широкий температурный диапазон — сохраняет работоспособность от −40∘C до +120∘C, подходит для экстремальных условий эксплуатации.

Область применения:

1. Промышленное оборудование: станки (токарные, фрезерные, шлифовальные), прессы, конвейеры, насосы, компрессоры.

2. Редукторы и трансмиссии: промышленные редукторы, коробки передач, приводные механизмы, где требуется высокая радиальная грузоподъёмность и осевая фиксация.

3. Электродвигатели и генераторы: электродвигатели средней мощности, генераторы, вентиляторы, насосы.

4. Сельхозтехника: трансмиссии тракторов, комбайнов, навесное оборудование, валы отбора мощности.

5. Общее машиностроение: оборудование с высокими радиальными нагрузками и необходимостью осевой фиксации (прокатные станы, дробилки, мельницы).
