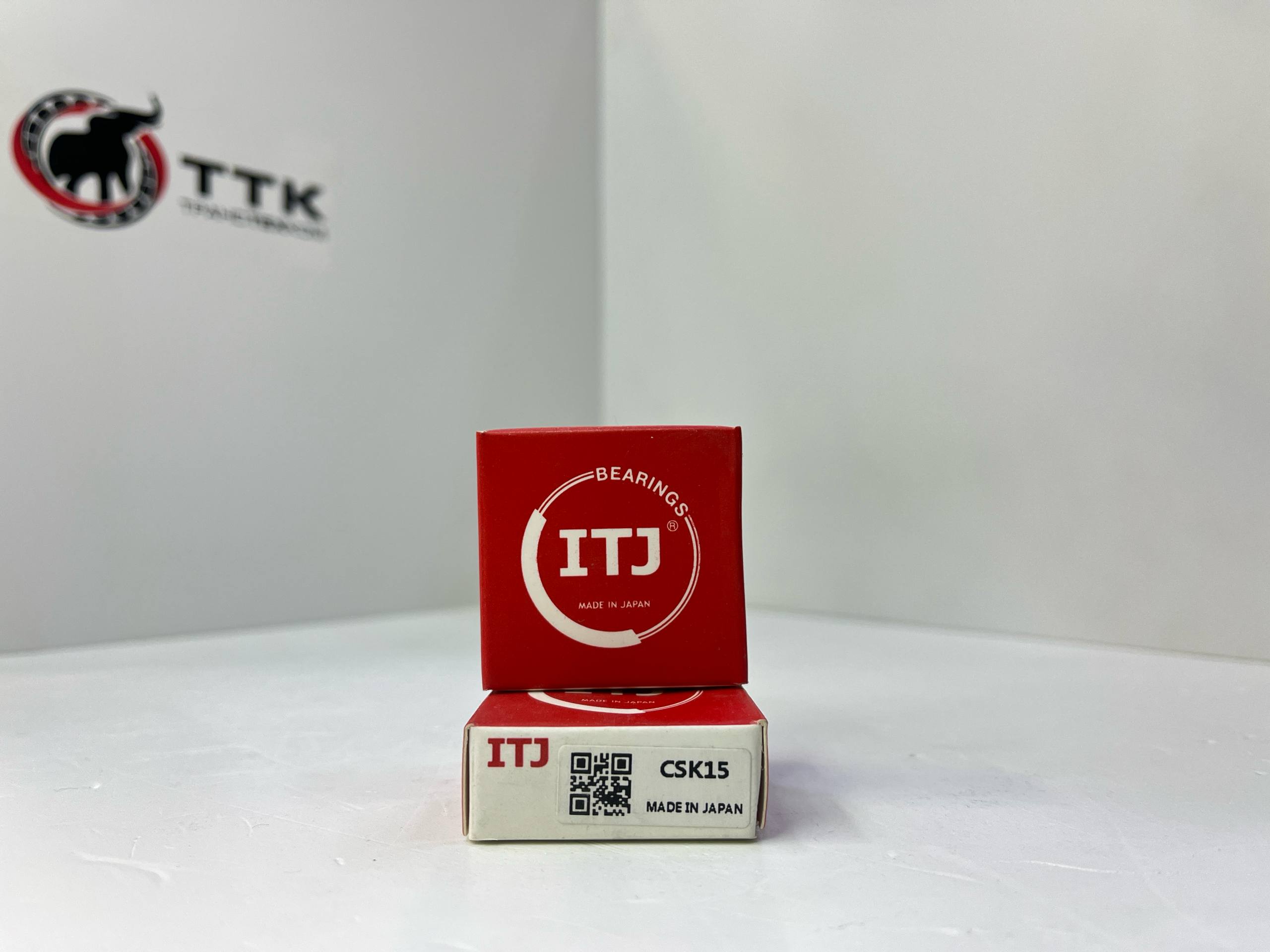

Шариковый подшипник CSK 15 ITJ

Описание подшипника:

Подшипник CSK 15 ITJ это подшипник обгонной муфты пружинного типа без шпоночной канавки. Модель разработана для применения в оборудовании, где критически важны высокая скорость срабатывания, надёжность блокировки обратного хода и долговечность при интенсивной эксплуатации.

• Тип: подшипник обгонной муфты (односторонняя муфта).
• Внутренний диаметр (d): 15 мм.
• Наружный диаметр (D): 35 мм.
• Ширина (B): 11 мм.
• Вес: 0,07 кг.
• Материал тел качения: сталь.
• Материал сепаратора: сталь.
• Уплотнения: отсутствуют (открытое исполнение).
• Момент трения (TR​): 0,9 Н·см.
• Рабочая температура: от −40∘C до +120∘C.

Принцип работы:

Подшипник CSK 15 ITJ работает по принципу обгонной муфты:

1. При вращении в прямом направлении ролики или элементы сцепления смещаются в узкую часть клинового пространства, создавая жёсткое сцепление между внутренним и наружным кольцом — крутящий момент передаётся от ведущего элемента к ведомому.
2. При попытке вращения в обратном направлении элементы сцепления смещаются в широкую часть клинового пространства, обеспечивая свободное проскальзывание — передача крутящего момента блокируется.
3. Пружинный механизм обеспечивает быстрое и точное срабатывание муфты, гарантируя мгновенную блокировку обратного хода.
4. Конструкция подшипника минимизирует момент трения в режиме свободного хода, что снижает энергопотери и нагрев узла.
5. Стальной сепаратор и ролики обеспечивают высокую прочность и устойчивость к ударным нагрузкам.
6. Отсутствие шпоночной канавки упрощает монтаж и позволяет использовать подшипник в компактных механизмах.

Преимущества подшипника:

1. Мгновенная блокировка обратного хода. Пружинный механизм срабатывает за доли секунды, предотвращая обратное вращение даже при высоких скоростях.
2. Высокая скорость работы. Способен работать на скоростях до 8 400 об/мин — подходит для быстроходных механизмов.
3. Надёжность и долговечность. Изготовлен из высококачественной стали с соблюдением строгих стандартов ITJ, устойчив к износу и усталостным разрушениям.
4. Низкий момент трения. В режиме свободного хода момент трения составляет всего 0,9 Н·см — снижает энергопотери и тепловыделение.
5. Компактные размеры. Габариты 15×35×11 мм позволяют использовать подшипник в ограниченном пространстве без потери функциональности.

Область применения:

1. Конвейерные системы: используется в приводах конвейеров для предотвращения обратного хода ленты при отключении питания или перегрузке.
2. Сельскохозяйственная техника: в механизмах сеялок, комбайнов и пресс‑подборщиков для защиты от обратного вращения рабочих органов.
3. Промышленное оборудование: в станках, упаковочных машинах и автоматических линиях для обеспечения однонаправленного движения узлов.
4. Автомобильная промышленность: в стартерах, генераторах и системах трансмиссии для предотвращения обратного вращения и защиты механизмов.
5. Бытовые и промышленные инструменты: в электроинструментах (дрели, шуруповёрты, пилы) для блокировки обратного хода при остановке двигателя.
