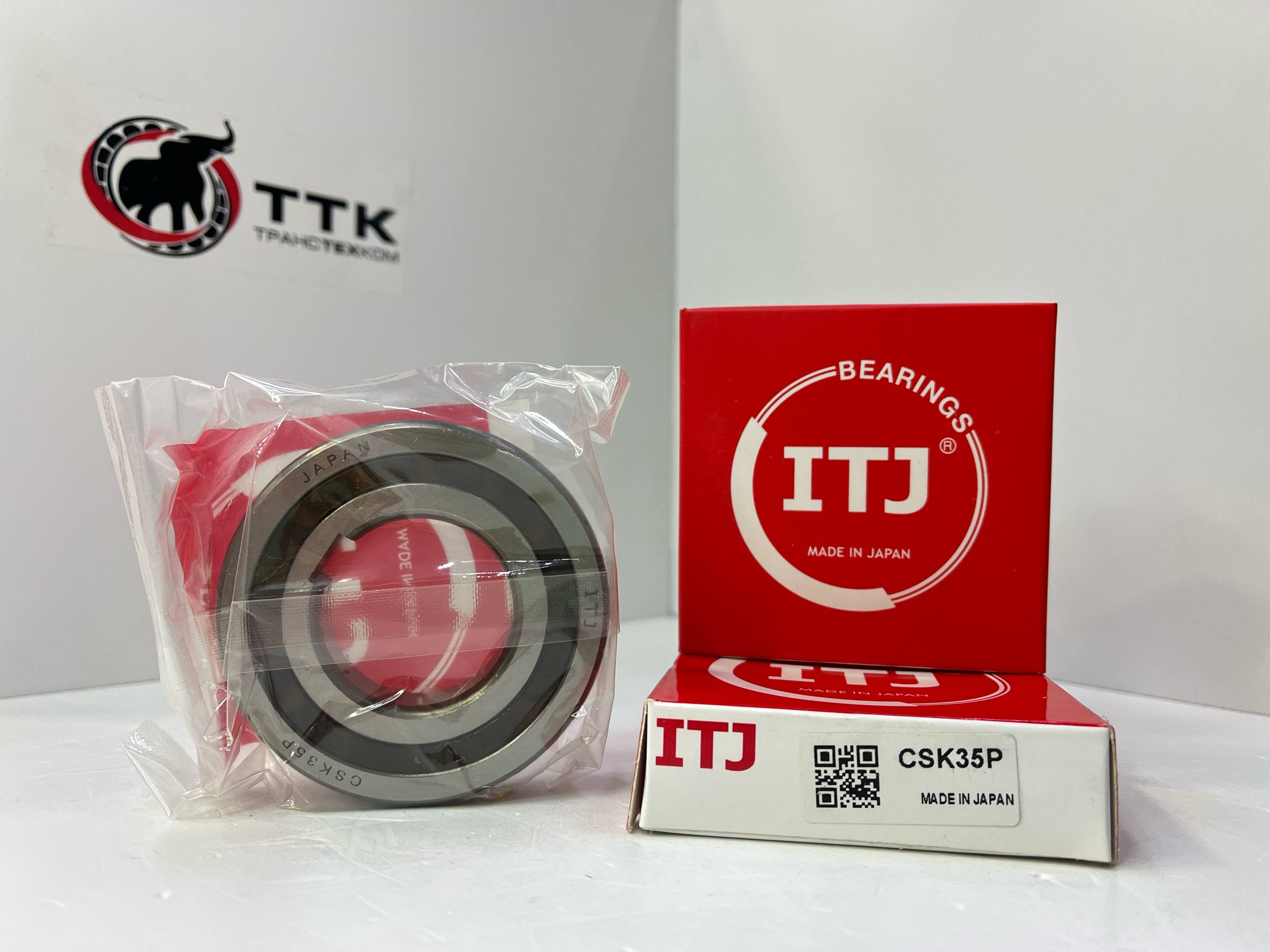

Игольчатый подшипник CSK 35 P ITJ

Описание подшпника:

Подшипник CSK 35 P ITJ игольчатый подшипник-втулка (игольчатая втулка) без внутреннего кольца. Модель разработана для работы в условиях высоких радиальных нагрузок при компактных размерах узла.

• Размеры: 35×72×17 мм (внутренний диаметр × внешний диаметр × ширина).

• Тип: игольчатый подшипник‑втулка (без внутреннего кольца).

• Конструкция: с полиамидным сепаратором — направляет иглы, предотвращает их перекосы.

• Материал роликов: хромистая сталь (высокая прочность, износостойкость и устойчивость к коррозии).

• Материал сепаратора: полиамид.

• Динамическая грузоподъёмность (C): 28,0 кН.

• Статическая грузоподъёмность (C0): 45,5 кН.

• Номинальная частота вращения: 8 000 об/мин (при использовании пластичной смазки).

• Диапазон рабочих температур: −40 ∘C…+120 ∘C.

• Вес: 0,08 кг.

Принцип работы:

1. Восприятие радиальных нагрузок: высокие радиальные нагрузки передаются через длинные тонкие ролики (иглы), распределяя давление по большой площади контакта.

2. Компактность конструкции: отсутствие внутреннего кольца позволяет уменьшить радиальные габариты узла и использовать закалённую поверхность вала как дорожку качения.

3. Плавное вращение: полиамидный сепаратор равномерно распределяет иглы, предотвращает их перекосы и соударения, снижая трение и износ.

4. Высокая жёсткость: плотная посадка и большая площадь контакта роликов с дорожками обеспечивают жёсткость конструкции и устойчивость к деформациям.

5. Работа в ограниченном пространстве: компактная конструкция позволяет устанавливать подшипник в узлах с жёсткими габаритными ограничениями.

Преимущества подшипника:

• Высокая радиальная грузоподъёмность: способен выдерживать значительные нагрузки (динамическая 28,0 кН, статическая 45,5 кН) при компактных размерах.

• Компактность: отсутствие внутреннего кольца и тонкие ролики позволяют устанавливать подшипник в ограниченном пространстве.

• Жёсткость конструкции: большая площадь контакта роликов обеспечивает устойчивость к прогибам и деформациям под нагрузкой.

• Долговечность: хромистая сталь и качественная сборка обеспечивают длительный срок службы даже в тяжёлых условиях.

• Простота монтажа: установка на подготовленный вал без необходимости монтажа внутреннего кольца упрощает монтаж и обслуживание.

Область применения:

• автомобильные трансмиссии и КПП (опоры валов, шарниры равных угловых скоростей);

• промышленные редукторы и коробки передач (опорные узлы);

• сельскохозяйственная техника (навесные механизмы, валы, шарниры);

• конвейерные системы и транспортёры (опорные ролики);

• промышленное оборудование с компактными узлами (станки, прессы, насосы, текстильные машины).
