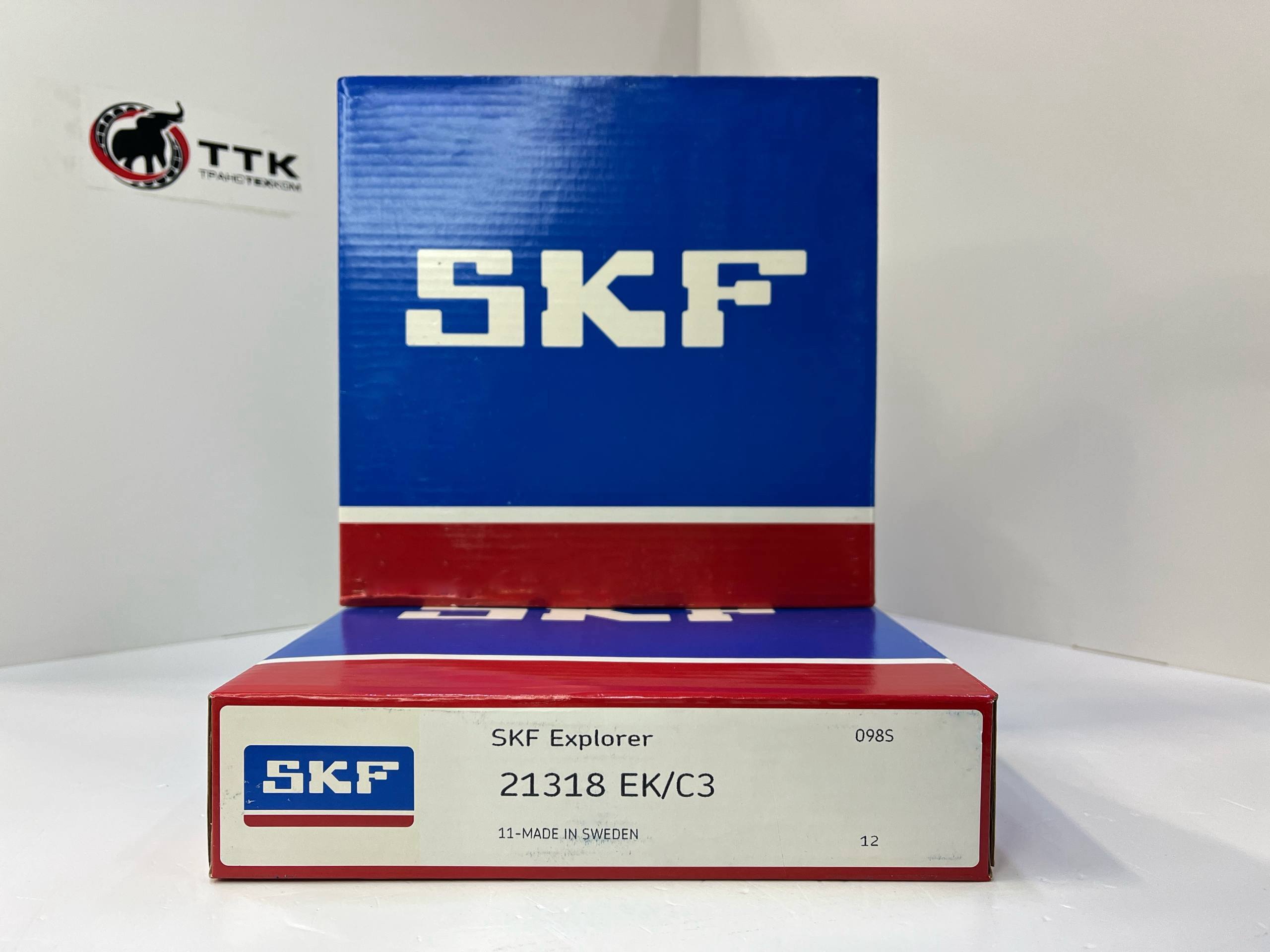

Роликовый подшипник 21318 EK/C3 SKF

Описание подшипника:

Подшипник 21318 EK/C3 SKF — это двухрядный сферический роликовый подшипник с усиленной конструкцией, коническим отверстием и увеличенным внутренним зазором. Он разработан для эксплуатации в тяжёлых условиях: при высоких радиальных нагрузках, вибрациях, ударных воздействиях, перекосах вала и значительных перепадах температур. Исполнение EK и зазор C3 делают его оптимальным решением для нагруженных промышленных узлов, где критичны надёжность фиксации и компенсация тепловых деформаций.

• E — усиленная конструкция: асимметричные ролики и оптимизированный профиль дорожек качения, что повышает грузоподъёмность, стойкость к ударным нагрузкам и перекосам, а также увеличивает ресурс за счёт снижения локальных напряжений.
• K — коническое посадочное отверстие с конусностью 1:12; позволяет надёжно фиксировать подшипник на валу (на конической шейке либо с использованием закрепительной втулки) без дополнительных стопорных устройств.
• C3 — увеличенный радиальный внутренний зазор по сравнению со стандартным исполнением; компенсирует тепловое расширение вала и корпуса, снижает риск заклинивания и роста внутренних напряжений при нагреве и динамических нагрузках.

• Внутренний диаметр (d): 90 мм (номинальный размер для цилиндрического отверстия; при конической посадке фактический диаметр определяется посадкой на втулку или коническую шейку вала).
• Наружный диаметр (D): 190 мм.
• Ширина (B): 43 мм.
• Вес: ~6,26 кг.
• Радиус фаски (r): 2,0 мм.
• Динамическая: около 380 кН.
• Статическая: около 450 кН (обеспечивает стабильную работу при значительных радиальных нагрузках, ударных воздействиях и кратковременных перегрузках).
• Сферическая геометрия дорожки качения внутреннего кольца — позволяет компенсировать угловые перекосы (до 1–2,5° в зависимости от условий) без резкого роста контактных напряжений и снижения ресурса.
• Асимметричные ролики (E) — существенно повышают радиальную грузоподъёмность и жёсткость узла, обеспечивают равномерное распределение нагрузки и повышенную стойкость к перекосам и ударам.
• Коническое отверстие (K) — обеспечивает надёжную посадку и фиксацию подшипника на валу (с втулкой или на конической шейке), исключая проворот и необходимость в дополнительных стопорных устройствах.
• Увеличенный внутренний зазор (C3) — компенсирует тепловое расширение и динамические деформации, снижая риск заклинивания и преждевременного износа при нагреве узла.
• Высококачественная подшипниковая сталь и термообработка — стойкость к износу, ударным нагрузкам и усталостному разрушению.
• Прецизионная обработка дорожек качения и роликов — снижение локальных напряжений, повышение ресурса и равномерное распределение нагрузки по всем роликам.
• Номинальная частота вращения: до 1 700 об/мин (при масляной смазке; при пластичной — ниже, ориентировочно до 1 100–1 400 об/мин в зависимости от типа смазки и условий работы).
• Стойкость к перегрузкам: рассчитан на эксплуатацию при вибрациях, перекосах, перепадах температур и кратковременных перегрузках.
• Требования к защите от загрязнений: уплотнения отсутствуют; защита должна обеспечиваться внешними решениями (лабиринты, кожухи, уплотнения корпуса).

Принцип работы:

• Сферическая дорожка качения и асимметричные ролики (E) — ролики катятся по сферической дорожке внутреннего кольца, обеспечивая компенсацию угловых перекосов вала относительно корпуса без заклинивания и резкого роста напряжений.
• Восприятие радиальных и осевых нагрузок — двухрядная конструкция позволяет эффективно воспринимать высокие радиальные нагрузки и умеренные осевые усилия.
• Компенсация перекосов и прогибов — сферическая геометрия компенсирует монтажные перекосы и прогибы вала, снижая риски преждевременного износа и повреждений.
• Надёжная фиксация на валу — коническое отверстие (K) обеспечивает прочную посадку без необходимости в дополнительных стопорных устройствах.
• Стабильность при нагреве — увеличенный зазор (C3) компенсирует тепловое расширение, предотвращая заклинивание и рост внутренних напряжений.

Преимущества подшипника:

• Высокая радиальная грузоподъёмность благодаря усиленной конструкции (E) и асимметричным роликам — позволяет выдерживать значительные статические и ударные нагрузки, превосходя по этому параметру стандартные сферические роликоподшипники сопоставимого габарита.
• Компенсация перекосов и прогибов вала за счёт сферической геометрии дорожки качения — стабильная работа при угловых перекосах до 1–2,5°, снижение рисков преждевременного износа сопряжённых деталей.
• Надёжная фиксация на валу благодаря коническому отверстию (K) с конусностью 1:12 — исключает проворот даже при вибрациях и резких изменениях нагрузки, не требует дополнительных стопорных устройств.
• Устойчивость к тепловым деформациям за счёт увеличенного зазора (C3) — компенсирует тепловое расширение, предотвращает заклинивание и рост внутренних напряжений при нагреве.
• Повышенная стойкость к вибрациям и динамическим нагрузкам — усиленная конструкция и качественная термообработка подшипниковой стали позволяют работать в условиях интенсивных вибраций и ударных воздействий.
• Длительный срок службы благодаря сочетанию высококачественной стали, прецизионной обработки дорожек качения и роликов, термообработки и оптимальной геометрии.
• Гибкость применения — отсутствие встроенных уплотнений позволяет адаптировать узел под разные системы смазки (централизованные, масляные ванны) и внешние защитные решения (лабиринтные уплотнения, кожухи).
• Предсказуемая работа при перекосах — конструкция компенсирует монтажные перекосы и прогибы вала без резкого снижения ресурса.

Область применения:

• Тяжёлые редукторы и приводные узлы (металлургические станы, прокатные линии) — опоры валов с высокими радиальными нагрузками и вибрациями; увеличенный зазор C3 и усиленная конструкция обеспечивают стабильную работу при нагреве и деформациях.
• Энергетическое оборудование (генераторы, турбины, вспомогательные агрегаты) — опоры роторов и валов, где важны надёжность, компенсация перекосов, работа при перепадах температур и отсутствие заклинивания при тепловом расширении.
• Горнодобывающая техника (дробилки, мельницы, экскаваторы) — узлы с ударными нагрузками, вибрациями и загрязнённой средой; внешние защитные устройства и правильная смазка позволяют реализовать высокий ресурс.
• Цементная и горнорудная промышленность (вращающиеся печи, шаровые мельницы) — оборудование с высокими радиальными усилиями, перепадами температур и загрязнённой средой; увеличенный зазор и усиленные ролики обеспечивают стабильную работу.
• Оборудование целлюлозно‑бумажной промышленности (сушильные цилиндры, каландры, валы прессов) — узлы с комбинированными нагрузками, прогибами валов и необходимостью компенсации перекосов; сферическая конструкция снижает риски повреждения при монтажных перекосах.
