Закрепетильная гайка KM 15 SKF

Описание гайки:

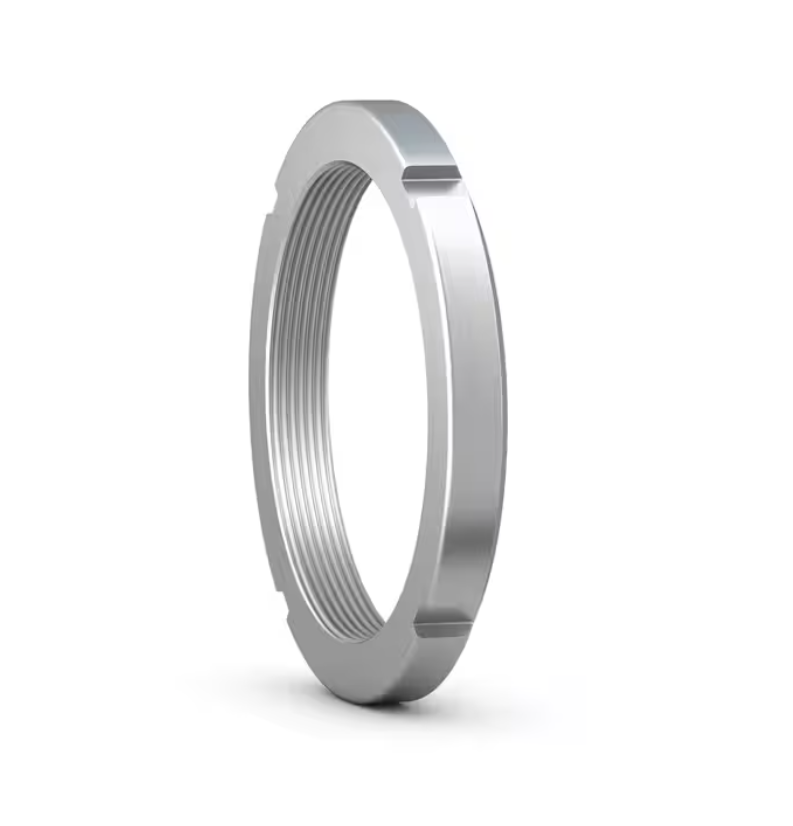

Стопорная гайка производства SKF серии KM 15 — фиксирующее устройство с метрической резьбой M75×2 для осевой фиксации подшипников с коническим отверстием на закрепительной втулке H 315 или для крепления деталей на резьбовом участке вала. Цельная гайка с четырьмя равноудалёнными пазами по наружной окружности обеспечивает затяжку крюковым ключом и фиксируется от самоотвинчивания стопорной шайбой MB 15.

• Тип: стопорная гайка, метрическая резьба, серия KM.

• Производитель: SKF.

• Внутренний диаметр (d): 75 мм (резьба M75×2).

• Наружный диаметр (D): 98 мм.

• Ширина (B): 13 мм.

• Диаметр опорного торца (d1): 90 мм.

• Ширина фиксирующего паза (b): 8 мм.

• Глубина фиксирующего паза (h): 3,5 мм.

• Номинальная осевая статическая грузоподъёмность: 134 кН.

• Масса: ~0,28 кг.

• Материал: сталь.

• Монтажный инструмент для гайки: крюковой ключ HN 15.

• Совместимые втулки (полный список): H 215, H 315, H 2315.

Принцип работы:

Гайка навинчивается на резьбовую часть M75×2 закрепительной втулки H 315 (или непосредственно на резьбовой вал) и затягивается крюковым ключом HN 15, прижимая внутреннее кольцо подшипника к конусу втулки. После затяжки стопорная шайба MB 15 устанавливается между гайкой и втулкой: внутренний выступ шайбы входит в продольный паз втулки (или вала), предотвращая поворот шайбы, а одна из наружных лапок шайбы отгибается в ближайший паз гайки. Таким образом гайка фиксируется от самоотвинчивания, а втулка, гайка и шайба образуют единый стопорный узел.

Четыре паза на гайке KM 15 расположены по окружности с шагом 90° — достаточно отогнуть ближайшую лапку шайбы, не дотягивая гайку до следующей позиции паза.

Преимущества гайки:

• Простота и надёжность. Гайка — цельная деталь без движущихся частей; фиксация достигается механическим зацеплением шайбы с пазом вала и пазом гайки, без винтов, пружин или дополнительных крепежей.

• Универсальность посадки. Гайка KM 15 работает с закрепительными втулками H 215, H 315, H 2315 и непосредственно на резьбовом валу M75×2 — в любой схеме, требующей осевой фиксации.

• Комплектность. Гайка KM 15 входит в комплект поставки закрепительных втулок H 215, H 315 и H 2315 вместе с шайбой MB 15 — отдельный подбор стопорного узла не требуется.

• Многоразовость гайки. Гайка KM 15 может использоваться повторно при отсутствии повреждений резьбы и пазов; шайбу MB 15 рекомендуется заменять на новую при каждом монтаже.

• Широкая взаимозаменяемость. Габариты соответствуют ISO (DIN 981); прямые аналоги выпускают FAG, NSK, NTN, SNR, Timken и другие бренды.

• Совместимость с усиленной серией. Стандартная шайба MB 15 может быть заменена на усиленную шайбу MB 15 A — конструкцию с увеличенной толщиной (2,5 мм вместо 1,5 мм) и массой 0,059 кг, обеспечивающую повышенное стопорящее усилие для тяжёлых режимов нагружения.

• Совместимость с гидравлическим монтажом. Для монтажа и демонтажа крупногабаритных узлов гайка KM 15 может быть заменена гидравлической гайкой HMV 15 E (резьба M75×2, максимальное давление 80 МПа, наружный диаметр 140 мм, масса 3,4 кг), применяемой совместно с гидравлическим насосом для создания осевого усилия.

Область применения:

• Стационарное промышленное оборудование. Насосы, вентиляторы, редукторы, электродвигатели, компрессоры — везде, где требуется надёжная фиксация стопорной гайки при установке подшипника с коническим отверстием на гладком валу или деталей на резьбовом валу.

• Сельскохозяйственная и строительная техника. Узлы навесного оборудования с переменными нагрузками, где универсальность монтажа на гладкий вал упрощает сборку и ремонт.

• Конвейерные системы. Крепление подшипников роликов и направляющих на валы без обработки под конус.
